Esettanulmány: Áttörés a kvarcüveg szubsztrátum feldolgozásban

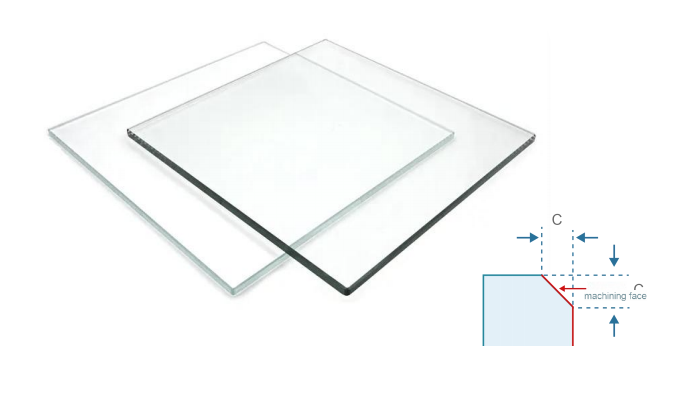

Feldolgozás tárgya: kvarcüveg hordozó fotolitográfiához
Műszaki adatok:
Anyag: 99,99%-os nagy-tisztaságú kvarcüveg
Feldolgozási jellemzők: két-oldalas C0,2 letörés + függőleges oldalfal
Felületi követelmények: Ra < 150 nm (tükör fokozat)
Méretek: 145×145×5,5 mm±0,01 mm
A fájdalompontokat feldolgozó iparág elemzése
A félvezetőgyártó berendezések mag fogyóanyagaiként a fotolitográfiához használt kvarc alkatrészeknek három szigorú szabványnak kell egyszerre megfelelniük: anyagáteresztő képesség > 99,6%, mérettűrés ±10 μm és oldalfal érdesség Ra < 150 nm. A hagyományos feldolgozási módszer csiszolókorong-köszörülési eljárást használ, amelynek két fő iparági problémája van:
Hatékonysági szűk keresztmetszet: az egy-darabos feldolgozás akár 120 percet is igénybe vehet

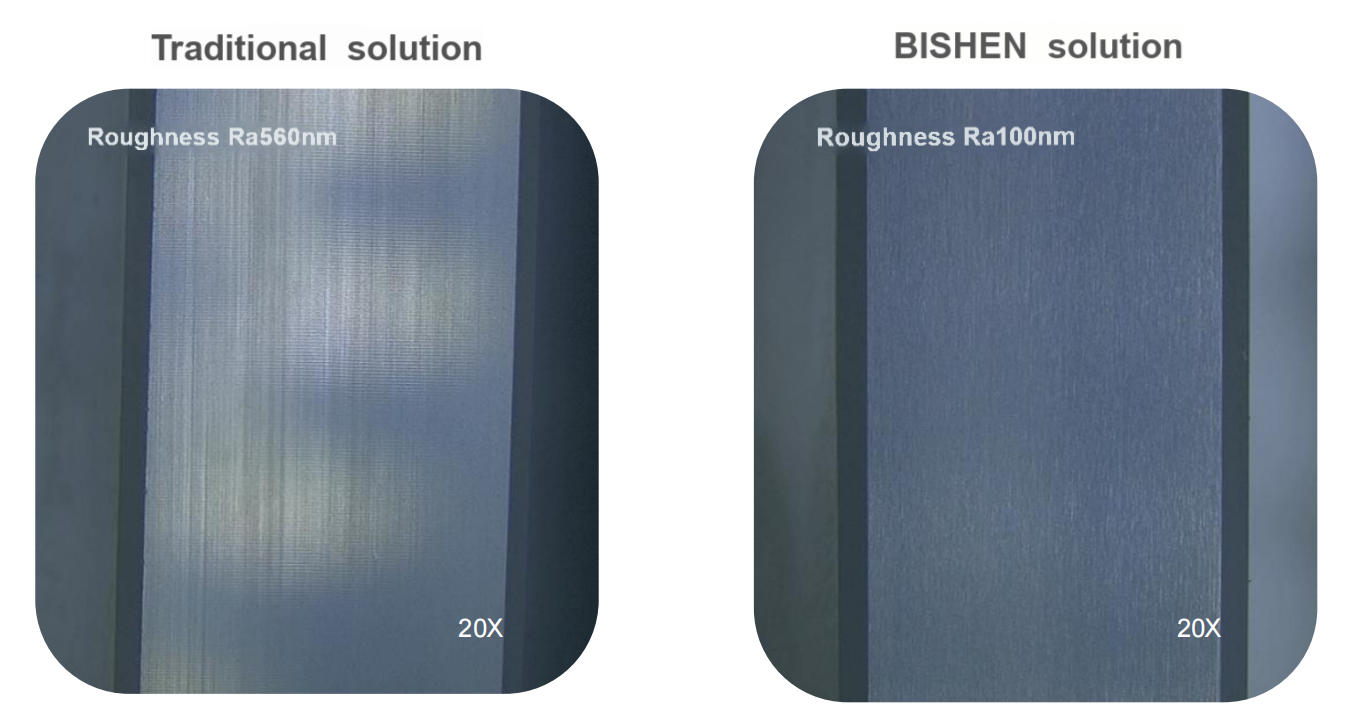

Felületi hibák: residual grinding wheel pattern leads to Ra value>560 nm
Szerszámvesztés: a normál szerszám élettartama kevesebb, mint 50 darab
BISHENmegoldások technológiai innováció
A kvarc anyagok kemény és rideg tulajdonságaira tekintettel egy kompozitfeldolgozási megoldáselfogadásra kerül:
• 20 kHz-es ultrahangos precíziós gravírozó és maró rendszer
• Beépített PCD mikro{0}pengés maró (él R0,05 mm)
• Axiális réteges vágási folyamat (2μm rétegenként)

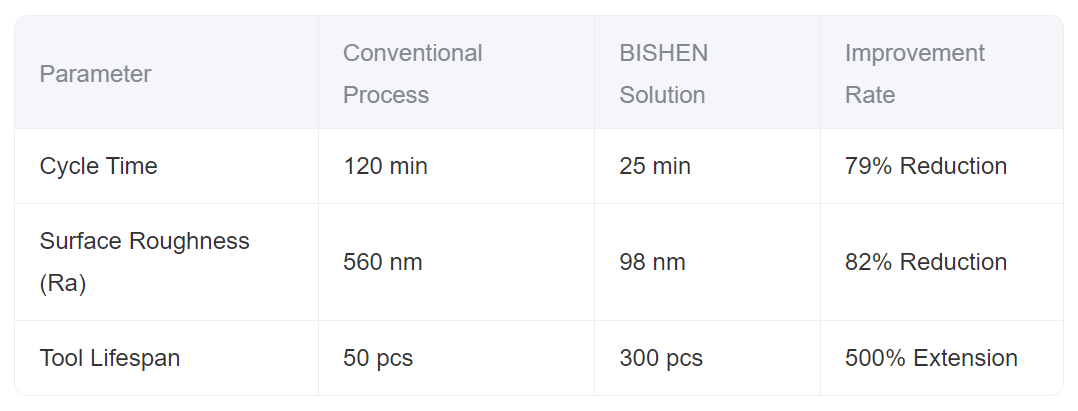

A mért feldolgozási előnyök összehasonlítása
A folyamatellenőrzés és -összehasonlítás révén a fő mutatók jelentősen javultak:
Ipari alkalmazás értéke
Ez a megoldás sikeresen oldotta meg a "szűk keresztmetszetek" feldolgozási problémát a litográfiai gépalkatrészek lokalizációs folyamatában, a kvarchordozó gyártási kapacitást napi 10 darabról 50 darabra, a feldolgozás minősítési arányát pedig 63%-ról 98,5%-ra növelte. A Zeiss lézeres interferométer detektálása szerint a feldolgozási felület pontosságának PV értéke az<λ 10="" (λ="632.8nm)," which="" meets="" the="" qualified="" assembly="" standards="" of="" optical="">
