A precíziós gyártás területén az egykristályos szilíciumot az "információs korszak sarokköveként" ismerik - az okostelefon chipektől az űrműholdak optikai alkatrészeiig, az új energiájú fotovoltaikus celláktól a kvantumszámítástechnika alapvető eszközeiig. Ez a nagy-tisztaságú, közel-tökéletes kristályanyag mindig is a megbontó technológia mögöttes szerepet játszott. Ahogy a félvezető technológia 3 nanométer alatt lép be a folyamatba, és a fotovoltaikus cellák hatékonysága áttöri az elméleti határt, a piac egykristályos szilícium feldolgozási pontosságra vonatkozó követelményei mikronszintről nanométeres szintre ugrottak. Különösen az olyan összetett szerkezetek megmunkálásánál, mint például az ívelt elektródák fúrása, az anyag nagy ridegsége, a kristályirányú hasítási jellemzők és a nanométeres -szintű rekesznyílás közötti ellentmondás kulcsfontosságú szűk keresztmetszetgé válik, amely korlátozza az élvonalbeli iparágak, például a nagy{{8}{9}részecske-detektorok és a nagy energiaigényű forgácsok gyártása fejlődését.
Iparági áttörési rekord
Egykristályos szilícium ultramély-mikro{1}}lyuk feldolgozása: a „beszorult nyaktól” a „kínai megoldásig”
Az ügy háttere

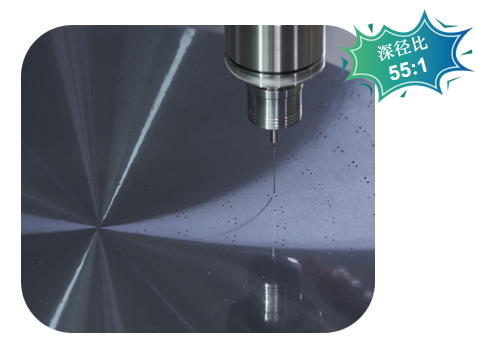

Amikor egy vezető hazai félvezető berendezéseket gyártó cég a 3D NAND tárolóchipek alapvető összetevőit fejlesztette, szembesült az egykristályos szilícium ultra-mély mikro-lyukak feldolgozásával járó rendkívüli kihívással: a mindössze 0,45 mm átmérőjű mikro-lyukakat kellett feldolgozni egy szilícium hordozón, amelynek vastagsága 24p}}7{5 mm vastagságú. 55:1), pontossági követelményei pedig hasonlóak voltak ahhoz, mintha „egy kilométert{10}}mélyen faragnánk egy hajszálon”. Korábban ezt a fajta folyamatot sokáig monopolizálták a japán és a német vállalatok. A hazai gyártóknak nemcsak darabonként több mint 10 000 jüant importköltséget kellett fizetniük, hanem a technológiai blokádok okozta ellátási lánc kockázataival is szembesültek.
Fájdalompont közvetlen támadás
A pontosság ellenőrzése nélkül: Hagyományos keményfém fúrókkal végzett feldolgozás után a furatfal érdessége Sa nagyobb vagy egyenlő, mint 6,54 μm (az ipari szabvány háromszorosa), és a kerekség eltérése ＞ 0,025 mm, ami közvetlenül a chip jelátviteli sebességének megugrásához vezet;
Hozam átok: A monokristályos szilícium nyersanyagok költsége több mint 60%-ot tesz ki, de az olyan hibák, mint az élek összeomlása és a mikrorepedések, akár 35%-ot is okoznak a munkadarab selejt arányának, és a vállalat éves vesztesége meghaladja a 20 millió jüant;
Technológiai szakadék: A tengerentúli berendezések megtiltják a kínai gyártóknak, hogy olyan alapvető algoritmus-modulokat használjanak, mint például a "dinamikus rezgéscsillapítás", és nincs kiforrott hazai eljárás a cserére.
MID megoldás
MID pontossága megmunkálás sikeresen megoldotta a fenti problémákat ultrahangos segédrendszerrel + nanokristályos PCD fúrószárral, négy zavaró áttörést elérve:
Szerszámélet mítosza:Egyetlen PCD fúró folyamatosan 2000 furatot tud megmunkálni, ami 20-szor hosszabb, mint az importált szerszám élettartama, és a költség 5 jüan alá csökken lyukonként;

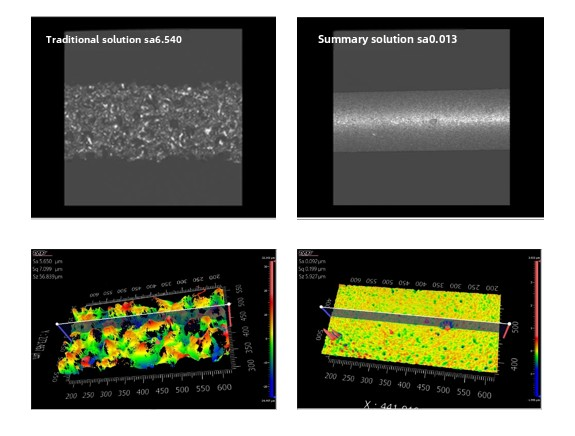

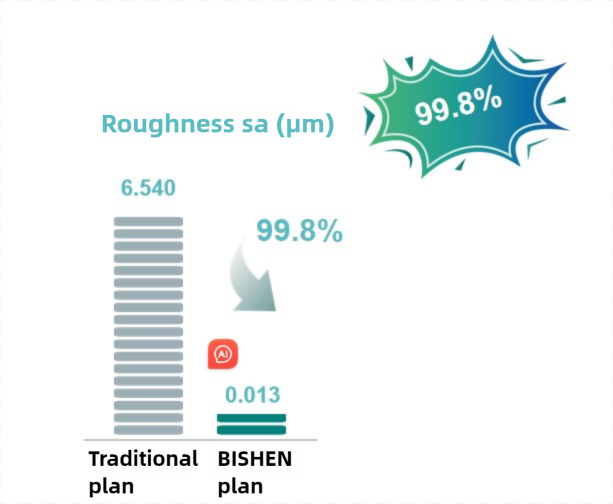

Nano{0}}szintű felületi fordulat:A furatfal Sa érdessége 6,54 μm-ről 0,013 μm-re csökkent (99,8%-os csökkenés), ami jobb, mint a repülési optikai tükör polírozási szabványa (ISO 10110-8);
Hibamentes feldolgozás:A bejáratnál az élek összeomlási aránya nulla, és a kerekítési hiba 0,003 mm-re csökken (ez az emberi vörösvértestek átmérőjének 1/3-ának felel meg);
Mély{0}}–-átmérő arány határa:Az 55:1-es feldolgozási kapacitás megtöri a félvezetők nemzetközi technológiai útitervében (ITRS) megjósolt 2030-as technológiai csomópontot, és 7 évvel az ütemezés előtt eléri a szabványt.

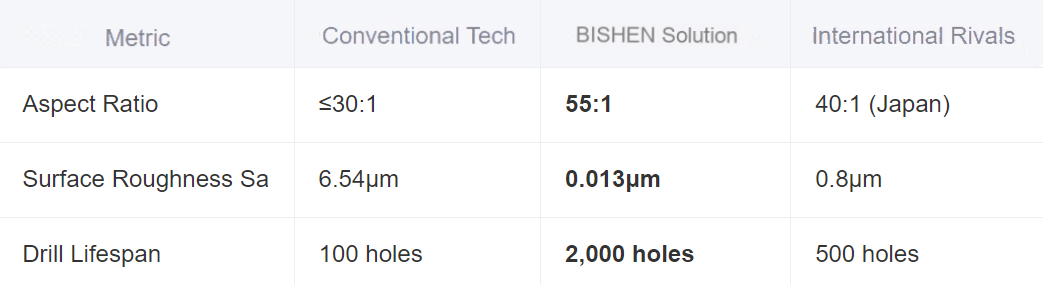

Technológiai teljesítményértékelés (a globális versenytársakkal szemben)
Összehasonlítás feldolgozása
Ipari hatás
Egyetlen esettől az ökoszisztéma-átalakításig
Ez az áttörés katalizálta az ágazatok közötti{0}}innovációkat:
Félvezető lokalizáció:A 3D NAND a-lyukak feldolgozási hatékonysága 300%-kal nőtt, 18%-kal csökkentette a Yangtze Memory gyártási költségeit.
Fotovoltaikus költségforradalom:A heterojunkciós napelem vissza{0}}elektróda mikrolyuk hozama 72%-ról 98%-ra ugrott, ami panelenként 0,4 ¥/W-tal csökkentette a költségeket.
Az űroptika fejlődése: Engedélyezték a 10 nm alatti felszín alatti károsító szilícium mikrolyuk tömböket a kínai "Xuntian" űrteleszkóp számára, ami két nagyságrenddel növeli a képfelbontást.

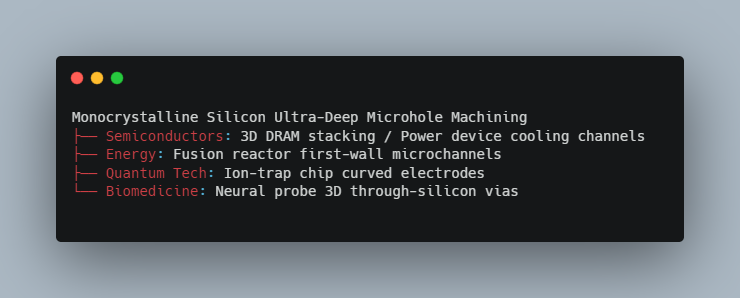

Technológia diffúziós térkép
MID profil:
A MID úttörő szerepet játszik a precíziós fémgyártásban kis-szériás, nagy-keverékes gyártáshoz, integrált CNC-megmunkáláshoz (±0,002 mm), lemezgyártáshoz és ipari 3D nyomtatáshoz. A félvezető-, az orvosi és az új energiaágazatra szakosodva egyedi alkatrészeket szállítunk mesterséges intelligencia-vezérelt minőség-ellenőrzéssel (hibaarány).<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
