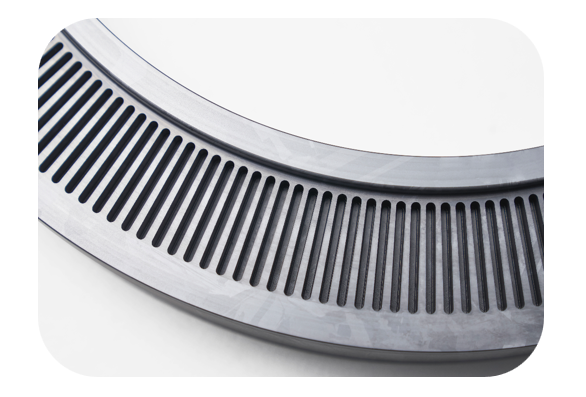

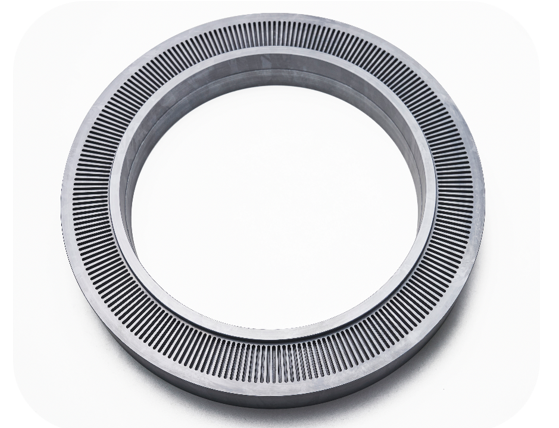

A félvezető berendezések gyártásának területén a Polysilicon kapugyűrűk kulcsfontosságú elemei a chip gyártási folyamatában. Az alapvető alkatrészek lokalizációjának előmozdításakor a háztartási félvezető berendezések gyártója nehéz feldolgozási problémát tapasztalt - a nagy pontosságú belső kontúrcsiszolás és a horonyfeldolgozás befejezéséhez a poliszilikongyűrűkön a 290 mm átmérőjű és a 45 mm -es vastagságú, és a hagyományos folyamatok nehéz volt, hogy megfeleljenek a tömegtermelési igényeknek.
A háttér- és ipari fájdalom pontok feldolgozása
A. A háttér feldolgozása
Kiváló félvezető tulajdonságai miatt a poliszilikont széles körben használják a felszerelések kapuszerkezeti részeiben, például ion implanterekben és maratókban. Az ilyen összetevőknek több mint 7 0}% -ot kell eltávolítaniuk az anyag többszörös őrlési folyamatokon keresztül, miközben biztosítva, hogy a belső kontúr kerekedése kevesebb vagy egyenlő legyen a {3}}. 005 mm -rel.
B. A hagyományos feldolgozás dilemmája
1.
2.
3. A belső kör kerekségi eltérése> 0.

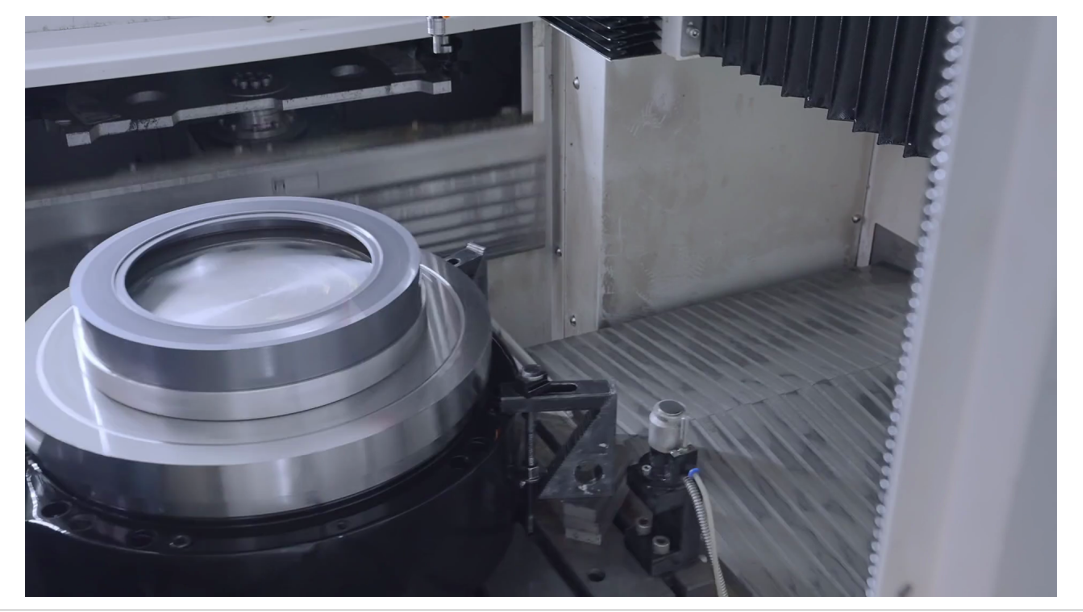

Bishen Solutions: Ultrahangos technológia + nagysebességű lemezjátszó együttműködési művelet
Tekintettel a poliszilikon kemény és törékeny anyagok feldolgozási jellemzőire, a Bishen műszaki csapata testreszabott egy három-egy-egy megoldást:
1. Ultrahangos precíziós gravírozási és őrlőrendszer: 20 khz magas frekvenciájú rezgés 50% -kal csökkenti a vágási ellenállást
2. DDR függőleges nagysebességű lemezjátszó: 3000rpm ± 1 ″ pontosság, elérve a nano-szintű pályavezérlést
3. Gradiens kompozit szerszám megoldás:
Gyémánt bevonatú szerszámokat használnak az anyag gyors eltávolításához durva feldolgozás során
Az ultrahangos PCD eszközöket finom feldolgozásra váltják
A mért adatok frissítik az iparág referenciaértékét
Az ügyfél gyártási vonalának ellenőrzésében a Bishen megoldás elérte:
A feldolgozási hatékonyság 2,8 -szor nőtt, és az egyetlen darab feldolgozási idejét 2,8 órára tömörítettük
A nyílás forgácsolási sebessége 35 % -ról 0 -re csökkent.
A belső kör kerekségét stabilan szabályozzák a 0. 003-0.
Az RA felületi érdessége, amely kevesebb vagy egyenlő a 0.
Ez az áttörés növelte az ügyfelek Polysilicon kapu gyűrűinek tömegtermelési képesítési arányát 61% -ról 98,7% -ra, sikeresen helyettesítve az importált alkatrészeket.
körülbelülBishen
PüspökTöbb mint tíz éve mélyen részt vesz a precíziós gyártás területén, és a félvezető, a fotovoltaikus és más iparágakban a "nyaki ragadozó" feldolgozási problémák megoldására összpontosít. A vállalat 7500 négyzetméteres intelligens gyárának alapvető technológiai moduljaival, például ultrahangos segített feldolgozással és öt tengelyes kapcsolatokkal van felszerelve. Kulcsfontosságú alkatrész -feldolgozási megoldásokat nyújtott több mint 20 háztartási félvezető berendezés gyártójának. A vonatkozó technológiák elfogadták az ISO9001 és a Semiconductor Equipment speciális tanúsítását, és továbbra is elősegítik a csúcskategóriás gyártóberendezések függetlenségének folyamatát.
