Szia! A CNC fémmegmunkálási üzletág beszállítójaként állandóan kérdeznek arról, hogyan működik ez az egész CNC fémmegmunkálás. Úgyhogy arra gondoltam, hogy könnyen érthető módon lebontom.
Először is beszéljünk arról, hogy mit is jelent valójában a CNC. Számítógépes numerikus vezérlést jelent. Egyszerűen fogalmazva, ez egy olyan technológia, amely számítógépeket használ a szerszámgépek vezérlésére. Ahelyett, hogy egy emberi kezelő manuálisan vezérelné a gép minden mozgását, egy számítógépes program pontosan megmondja a gépnek, hogy mit kell tennie. Ez sokkal nagyobb pontosságot és ismételhetőséget eredményez a hagyományos megmunkálási módszerekhez képest.
Most pedig lássuk a folyamat kibontakozásának lényegét.
1. Az alkatrész tervezése
A CNC fémmegmunkálás első lépése az elkészíteni kívánt alkatrész tervének elkészítése. Ez általában számítógéppel segített tervezés (CAD) szoftverrel történik. Tervezőként a CAD segítségével létrehozhatja az alkatrész 3D-s modelljét. Ebben a szoftverben meg kell adnia az alkatrész összes méretét, alakját és jellemzőjét. Például, ha egyedi formájú fémkonzolt készít, meg kell határoznia annak hosszát, szélességét, magasságát, az esetleges hajlítások szögét és a benne lévő lyukak méretét.
2. A terv átalakítása CNC kódra
Ha elkészült a CAD-terv, le kell fordítani egy olyan nyelvre, amelyet a CNC-gép is megért. Itt lép be a számítógéppel segített gyártási (CAM) szoftver. A CAM-szoftver átveszi a 3D-s modellt a CAD-ből, és létrehoz egy utasításkészletet, amelyet G-kódnak neveznek. A G - kód olyan, mint egy recept a CNC géphez. Megmondja a gépnek, hogyan mozogjon, milyen sebességgel és milyen műveleteket kell végrehajtania, például vágást, fúrást vagy marást.
3. A megfelelő anyagok kiválasztása
A megfelelő fém kiválasztása kulcsfontosságú a CNC megmunkálás során. A különböző fémek eltérő tulajdonságokkal rendelkeznek, és ezek a tulajdonságok befolyásolják a megmunkálási folyamat menetét. A CNC-megmunkálás során használt fémek közé tartozik a rozsdamentes acél, a nikkel alapú ötvözetek, a sárgaréz és a réz.
CNC megmunkálás rozsdamentes acélkorrózióállósága és szilárdsága miatt népszerű választás. Alkalmazások széles körében használják, a konyhai berendezésektől a repülőgép-alkatrészekig.
CNC megmunkálás Nikkel alapú ötvözetekkiválóan alkalmas magas hőmérsékletű és nagy igénybevételű környezetben. Ezek az ötvözetek ellenállnak az extrém körülményeknek, így ideálisak repülőgép-hajtóművekhez és áramfejlesztő berendezésekhez.

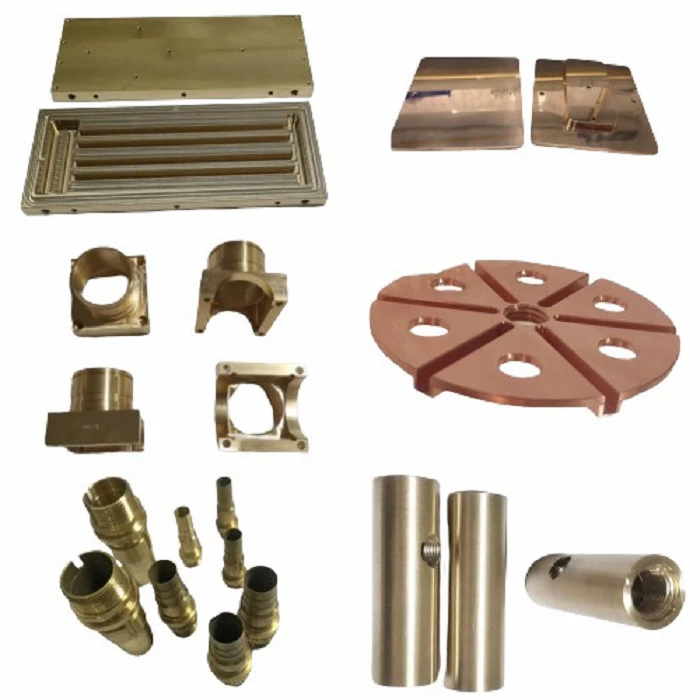

CNC megmunkálás sárgaréz és rézszintén gyakori. A sárgaréz könnyen megmunkálható, jó elektromos és hővezető képességgel rendelkezik, míg a réz kiváló vezetőképességéről ismert. Gyakran használják elektromos alkatrészekben és vízvezeték-szerelvényekben.
4. A CNC gép beállítása
A megmunkálás megkezdése előtt a CNC gépet megfelelően be kell állítani. Ez néhány kulcsfontosságú lépést foglal magában. Először biztonságosan rögzítjük a kiválasztott fém munkadarabot a gép munkaasztalára. A munkadarabot szilárdan a helyén tartjuk, például bilincseket vagy satukat használunk, így a megmunkálás során nem mozdul el.
Ezután beépítjük a megfelelő vágószerszámokat a gépbe. Ezek a szerszámok lehetnek szármarók, fúrók vagy esztergaszerszámok, attól függően, hogy milyen műveleteket kell végrehajtanunk. A szerszám kezdőpozícióját és nullapontját is be kell állítanunk a gépen. Ez olyan, mintha megmondaná a gépnek, hogy hol van a referenciapont minden mozgásánál.
5. Az alkatrész megmunkálása
A gép beállítása után itt az ideje, hogy megtörténjen a varázslat. A G - kódot betöltjük a CNC gép vezérlőrendszerébe. A számítógép beolvassa a G - kódot, és elkezdi irányítani a gép mozgását.
A gép a forgácsolószerszámot több tengely mentén mozgatja (általában 3, 4 vagy akár 5 tengelyen, az alkatrész összetettségétől függően). Ahogy a szerszám belevág a fémbe, eltávolítja az apró anyagforgácsokat, és fokozatosan a kívánt részre formálja a munkadarabot. Például, ha egy fémtömböt marunk, hogy összetett fogaskereket hozzunk létre, a gép precíz minták szerint mozgatja a szármarót, hogy kivágja a fogaskerekek fogait és egyéb jellemzőit.
A megmunkálási folyamat során néhány dologra figyelnünk kell. A vágási sebesség nagyon fontos. Ha a sebesség túl nagy, a szerszám gyorsan elhasználódhat, vagy akár el is törhet. Ha túl lassú, a megmunkálási folyamat a szükségesnél tovább tart. Az előtolást, vagyis azt, hogy a munkadarab milyen gyorsan mozog a szerszámhoz képest, szintén ellenőrizni kell. És természetesen meg kell győződnünk a hűtőfolyadék megfelelő áramlásáról. A hűtőfolyadék segít csökkenteni a hőt és a súrlódást vágás közben, ami meghosszabbítja a vágószerszám élettartamát és javítja az alkatrész felületi minőségét.
6. Minőségellenőrzés
A megmunkálás után nem csak az alkatrészt küldjük ki egyenesen az ajtón. A minőség-ellenőrzés a folyamat nagy része. Különféle mérőeszközökkel ellenőrizzük az alkatrész méreteit az eredeti CAD-tervhez képest. Olyan eszközöket használnak, mint a tolómérők, mikrométerek és koordináta mérőgépek (CMM-ek), hogy biztosítsák, hogy az alkatrész a megadott tűréshatárokon belül legyen. Ha eltérések vannak, előfordulhat, hogy néhány beállítást kell végrehajtanunk, és újra meg kell dolgoznunk az alkatrészt.
7. Befejezés és ellenőrzés
Miután az alkatrész átment a méretellenőrzésen, elvégezhetünk néhány befejező műveletet. Ez magában foglalhatja a sorjázást, amikor eltávolítjuk a megmunkálási folyamatból visszamaradt éles éleket vagy durva foltokat. Polírozhatjuk is az alkatrészt a megjelenés javítása és a súrlódás csökkentése érdekében.
Végül egy végső ellenőrzést végeznek, hogy megbizonyosodjanak arról, hogy az alkatrész megfelel-e az összes követelménynek. Ez magában foglalhat szemrevételezést, roncsolásmentes vizsgálatot vagy más minőségbiztosítási eljárást.
Ez a CNC fémmegmunkálás alapvető folyamata. Ez egy összetett, de hihetetlenül precíz és hatékony módja a fémalkatrészek készítésének. Akár egyetlen prototípusra, akár nagyszabású gyártási sorozatra van szüksége, a CNC megmunkálás minden alkalommal kiváló minőségű alkatrészeket tud szállítani.
Ha a CNC-megmunkálású fémalkatrészek piacán dolgozik, legyen szó rozsdamentes acélról, nikkel alapú ötvözetekről, sárgarézről vagy rézről, itt vagyunk, hogy segítsünk. Rendelkezünk azzal a szakértelemmel és felszereléssel, hogy kezelni tudjuk projektjét. Ne habozzon felvenni a kapcsolatot, és beszélgetést kezdeményezni konkrét igényeiről. Ugyanolyan izgatottak vagyunk, hogy Önnel dolgozhatunk, mint Ön a kiváló minőségű alkatrészekért!
Hivatkozások
- Smith, J. (2020). CNC megmunkálási kézikönyv. Kiadó neve.
- Johnson, A. (2019). A CAD/CAM alapjai a gyártásban. Gyártó sajtó.
