A forgácsképződés az esztergagépes megmunkálás alapvető szempontja, és ennek megértése elengedhetetlen a folyamat optimalizálásához, különösen akkor, ha olyan anyagokkal dolgozunk, mint a nejlon. Az eszterga-megmunkálási nejlontermékek vezető szállítójaként első kézből tapasztaltam a forgácsképzés fontosságát a kiváló minőségű eredmények elérésében. Ebben a blogban a nylon esztergaforgácsolásánál a forgácsképzés részleteibe fogunk beleásni, feltárva azokat a tényezőket, amelyek ezt befolyásolják, és annak a megmunkálási folyamatra gyakorolt hatásait.
A forgácsképzés alapjai az esztergályos megmunkálásban
Az eszterga megmunkálás egy kivonó gyártási folyamat, ahol egy forgácsolószerszám eltávolítja az anyagot a forgó munkadarabból. A nejlon esztergagépen történő megmunkálásakor a vágószerszám behatol az anyagba, ami deformálódik, és forgács formájában elválik a munkadarabtól. A forgácsok kialakításának módja jelentősen befolyásolhatja a megmunkálási folyamatot, beleértve a munkadarab felületi minőségét, a szerszámkopást és az általános termelékenységet.
A forgácsoknak három elsődleges típusa alakítható ki az esztergagépes megmunkálás során: folyamatos forgács, szegmentált forgács és nem folytonos forgács.
Folyamatos chipek
A folyamatos forgácsok hosszú, szakadatlan anyagszalagok. Általában képlékeny anyagok, például nejlon megmunkálásakor keletkeznek bizonyos körülmények között. A nejlon esetében a folyamatos forgácsot gyakran akkor állítják elő, ha a vágási sebesség nagy, az előtolás alacsony és a vágási mélység viszonylag kicsi. A nylon rugalmassága lehetővé teszi, hogy az anyag plasztikusan deformálódjon, amikor a vágószerszám átvágja, ami folyamatos anyagáramlást eredményez, amely a forgácsot képezi.
A folyamatos forgács előnye, hogy általában jó felületi minőséget eredményez a munkadarabon. Mivel a forgács folytonos, a vágási folyamat során kevesebb a vibráció és a rázkódás, ami segít fenntartani a sima vágási folyamatot. Azonban a folyamatos forgácsok is problémát jelenthetnek, mivel a vágószerszám vagy a munkadarab köré akadhatnak, ami károsíthatja a szerszámot vagy az alkatrészt.
Szegmentált chipek
A szegmentált chipeket egy sor szegmens jellemzi, amelyeket vékony nyakak kötnek össze. Akkor keletkeznek, amikor a forgácsolási körülmények olyanok, hogy az anyag váltakozó képlékeny deformációt és törést tapasztal. A nylon esetében mérsékelt vágási sebesség, megnövelt előtolás vagy nagyobb fogásmélység esetén szegmentált forgácsok keletkezhetnek.
A szegmentált forgácsok kialakulása annak az eredménye, hogy az anyag nem tud folyamatosan deformálódni a forgácsoló erők hatására. A vágószerszám előrehaladtával az anyag először plasztikusan deformálódik, de aztán elér egy olyan pontot, ahol eltörik, és egy szegmenst hoz létre. A szegmensek közötti vékony nyakak a megmaradt anyag eredménye, amely még nem tört el. A szegmentált forgácsok nagyobb rezgést és csattanást okozhatnak, mint a folytonos forgácsok, ami a munkadarab felületének kissé érdesebbé válásához vezethet.
Nem folyamatos chipek
A nem folytonos forgácsok kicsi, különálló anyagdarabok, amelyek letörnek a munkadarabról. Jellemzően rideg anyagok megmunkálásakor keletkeznek, de bizonyos körülmények között nejlonnal is előfordulhatnak. Nem folytonos forgácsok keletkezhetnek, ha a vágási sebesség alacsony, az előtolás nagy, vagy ha az anyag inhomogenitású vagy hibás.
A nem folytonos forgácsok kialakulása az anyag gyors törésének köszönhető a forgácsoló erők hatására. Mivel a forgácsok nem folytonosak, a vágási folyamat során sok ütés és vibráció lép fel, ami rossz felületminőséghez és fokozott szerszámkopáshoz vezethet. A nem folytonos forgácsok azonban könnyebben kezelhetők a folyamatos forgácsokhoz képest, mivel nem hajlamosak összegabalyodni.
A forgácsképződést befolyásoló tényezők a nylon megmunkálásában
Számos tényező befolyásolja a nejlon eszterga megmunkálása során keletkező forgácsok típusát. Ezeket a tényezőket nagy vonalakban anyagtulajdonságokra, forgácsolási feltételekre és szerszámgeometriára oszthatjuk.
Anyagtulajdonságok
A nylon tulajdonságai jelentős szerepet játszanak a forgácsképzésben. A nylon egy hőre lágyuló polimer, amely jó képlékenységgel rendelkezik, ami azt jelenti, hogy feszültség hatására plasztikusan deformálódhat. Azonban a nejlon pontos viselkedése a megmunkálás során változhat a minőségétől, a molekulatömegétől és a jelenlévő adalékoktól vagy töltőanyagoktól függően.
Például a nagyobb molekulatömegű nejlon általában képlékenyebb, és nagyobb valószínűséggel képez folyamatos forgácsot. Másrészt az adalékokat vagy töltőanyagokat tartalmazó nejlon rugalmassága csökkenhet, és hajlamosabb lehet szegmentált vagy nem folytonos forgácsok kialakulására. A nylon nedvességtartalma is befolyásolhatja a megmunkálási viselkedését. A nylon higroszkópos, ami azt jelenti, hogy képes felszívni a nedvességet a környezetből. A magasabb nedvességtartalom puhábbá és rugalmasabbá teheti az anyagot, ami folyamatos forgácsok kialakulásához vezethet.
Vágási feltételek
A vágási körülmények, mint például a vágási sebesség, az előtolás és a vágási mélység közvetlen hatással vannak a forgácsképződésre. Amint azt korábban említettük, a nagy vágási sebesség és az alacsony előtolás elősegíti a folyamatos forgácsok képződését a nylonban. Ennek az az oka, hogy nagy sebességnél az anyagnak kevesebb ideje van a törésre, és a forgácsolóerők egyenletesebben oszlanak el, ami folyamatosabb anyagáramlást tesz lehetővé.
Az előtolási sebesség növelése az anyag súlyosabb deformációját okozhatja, ami szegmentált forgácsok kialakulásához vezethet. A nagyobb vágásmélység növeli a forgácsoló erőket is, ami azt eredményezheti, hogy az anyag könnyebben megrepedhet, és nem folytonos forgácsok keletkezhetnek. A kívánt forgácstípus és megmunkálási eredmény elérése érdekében fontos megtalálni a forgácsolási feltételek megfelelő egyensúlyát.
Szerszámgeometria
A forgácsképzésben a forgácsolószerszám geometriája is döntő szerepet játszik. A dőlésszög, a hézagszög és a vágóél sugara néhány olyan kulcsfontosságú szerszám geometriai paraméter, amely befolyásolja a vágószerszám és a nylon anyag közötti kölcsönhatást.
A pozitív dőlésszög csökkenti a forgácsolóerőket és elősegíti a folyamatos forgácsképződést. Ennek az az oka, hogy a pozitív dőlésszög lehetővé teszi, hogy a vágószerszám könnyebben behatoljon az anyagba, ami folyamatosabb anyagáramlást eredményez. A negatív dőlésszög viszont növeli a forgácsolási erőket, és szegmentált vagy nem folytonos forgácsok kialakulásához vezethet.
A hézagszög fontos, mert megakadályozza, hogy a szerszám a munkadarabhoz dörzsölődjön, ami túlzott hőképződést és a szerszám kopását okozhatja. A megfelelő hézagszög biztosítja, hogy a vágószerszám simán át tudja vágni az anyagot, ami befolyásolja a forgácsképződés folyamatát.
A forgácsképzés következményei a nylon megmunkálásában
A nejlon esztergályos megmunkálása során keletkező forgácsok típusa számos hatással van a megmunkálási folyamatra és a végtermék minőségére.
Felületi kidolgozás
Ahogy korábban említettük, a folyamatos forgácsok általában jobb felületi minőséget eredményeznek, mint a szegmentált vagy nem folytonos forgácsok. Ennek az az oka, hogy kontrolláltabb képlékeny alakváltozási folyamat során folyamatos forgácsok keletkeznek, amelyek csökkentik a vágás során fellépő vibrációt és rázkódást. A nejlon alkatrészeknél gyakran sima felületre van szükség, különösen azoknál, amelyeket olyan alkalmazásokban használnak, ahol fontos az esztétika vagy az alacsony súrlódás.
Szerszámkopás
A forgácsképződés a szerszámkopást is befolyásolhatja. A folyamatos forgácsok általában kisebb hatást gyakorolnak a szerszámkopásra, mivel viszonylag sima képlékeny alakváltozási folyamat során keletkeznek. A szegmentált és nem folytonos forgácsok viszont gyorsabb szerszámkopást okozhatnak a keletkezésükhöz kapcsolódó nagyobb ütőerők és vibráció miatt. A szerszám túlzott kopása a vágási teljesítmény csökkenéséhez, a megmunkálási költségek növekedéséhez és a megmunkált alkatrészek minőségének romlásához vezethet.
Megmunkálási termelékenység
A képződött forgácsok típusa is befolyásolhatja a megmunkálási termelékenységet. A folyamatos forgácsokat általában könnyebb eltávolítani a vágási zónából, mint a szegmentált vagy nem folytonos forgácsokat. Ez azt jelenti, hogy a megmunkálási folyamat gördülékenyebben és kevesebb megszakítással futhat, ami magasabb termelékenységet eredményez. Azonban, mint korábban említettük, a folyamatos forgácsok összegabalyodhatnak, ami szintén problémákat okozhat és csökkentheti a termelékenységet, ha nem megfelelően kezelik.
Egyéb műanyagok a CNC megmunkálásban
A nejlonon kívül a CNC megmunkálásban általánosan használt műanyagok is léteznek, mint például az ABS, a PMMA és a PEEK. Ezen anyagok mindegyikének megvannak a saját egyedi tulajdonságai és forgácsképződési jellemzői.
CNC megmunkálás ABSjó mechanikai tulajdonságokat, ütésállóságot és könnyű megmunkálást kínál. A CNC megmunkálási ABS forgácsképződése bizonyos szempontból hasonló a nejlonhoz, de eltérő kémiai összetétele és fizikai tulajdonságai miatt előfordulhat, hogy a forgácsolási feltételeket és a szerszámgeometriát ennek megfelelően módosítani kell.
CNC megmunkálás PMMA, más néven akril, átlátszó, hőre lágyuló műanyag, kiváló optikai tulajdonságokkal. A PMMA törékenyebb, mint a nylon, és a forgácsképződés a megmunkálás során nagyobb valószínűséggel nem folytonos. Különös gondot kell fordítani a jó felületminőség elérésére és a forgácsolás elkerülésére.

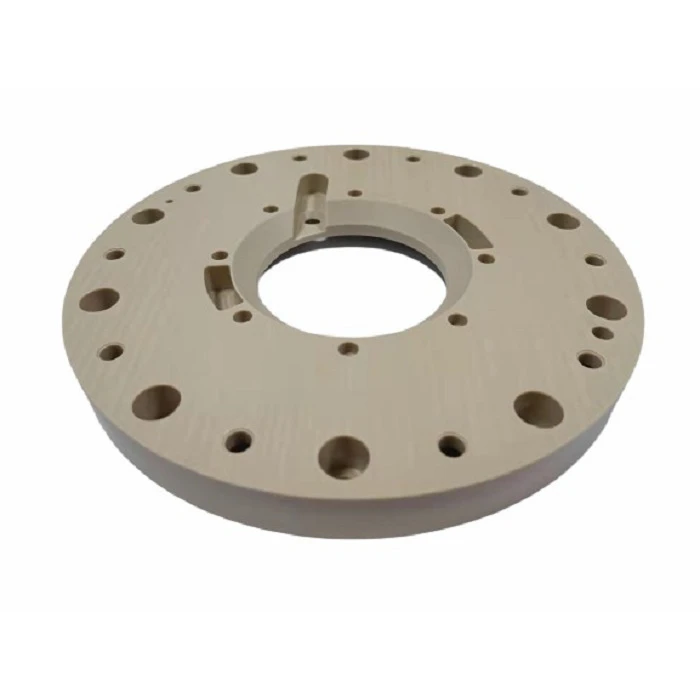

CNC megmunkálás PEEKegy nagy teljesítményű hőre lágyuló műanyag kiváló mechanikai, kémiai és termikus tulajdonságokkal. A PEEK-et nehezebb megmunkálni a nylonhoz képest, és a forgácsképződés nagymértékben függ a forgácsolási körülményektől és a szerszámválasztástól.
Következtetés
Összefoglalva, a forgácsképződés a nylon eszterga megmunkálásának kritikus szempontja. A nejlon alkatrészek megmunkálásának optimalizálásához elengedhetetlen a formálható forgácsok különböző típusainak, a forgácsképződést befolyásoló tényezőknek, valamint a forgácsképzésnek a megmunkálási folyamatra és a termékminőségre gyakorolt hatásának megértése. Az eszterga megmunkálási nejlontermékek szállítójaként elkötelezettek vagyunk amellett, hogy kiváló minőségű termékeket biztosítsunk a forgácsképzési folyamat gondos ellenőrzésével.
Ha érdekli eszterga megmunkálási nejlon szolgáltatásaink, vagy kérdése van a nejlon megmunkálási forgácsképzéssel kapcsolatban, kérjük, forduljon hozzánk bizalommal beszerzés és további megbeszélések miatt. Bízunk benne, hogy együtt dolgozhatunk Önnel, hogy megfeleljünk egyedi igényeinek.
Hivatkozások
- Trent, EM és Wright, PK (2000). Fémvágás. Butterworth – Heinemann.
- Kalpakjian, S. és Schmid, SR (2010). Gyártástechnika és technológia. Pearson.
- Stephenson, DA és Agapiou, JS (2006). Fémforgácsolás elmélete és gyakorlata. CRC Press.
