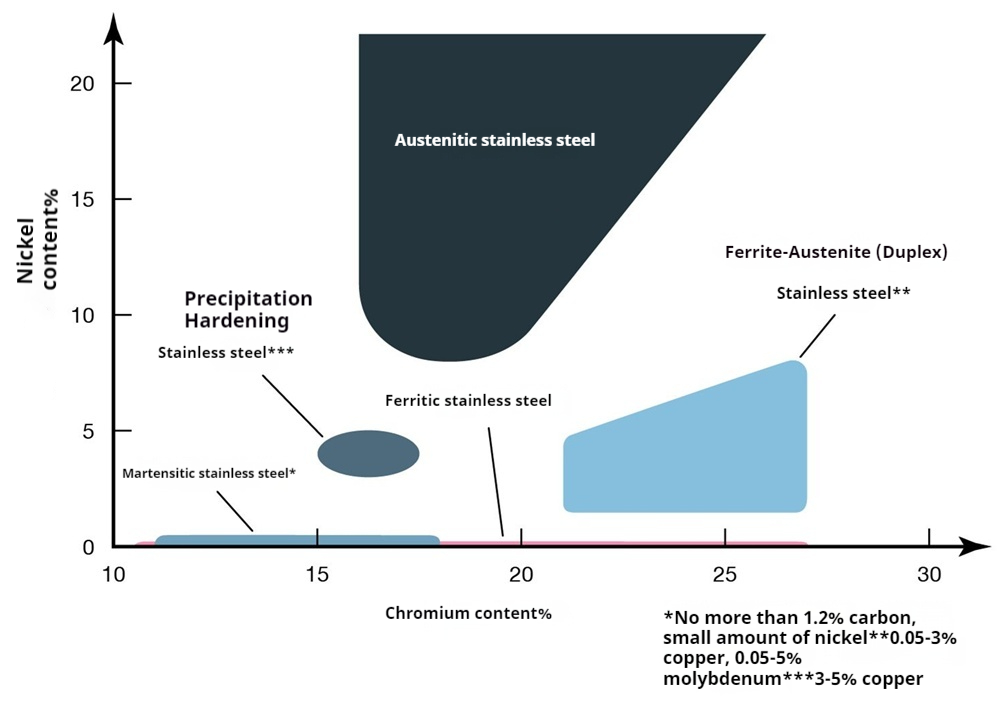

Sokféle rozsdamentes acél létezik, mint például a ferrites rozsdamentes acél, az ausztenites rozsdamentes acél, a martenzites rozsdamentes acél, a duplex rozsdamentes acél, a csapadékkeményedéses rozsdamentes acél stb., amint az alábbi ábrán látható.

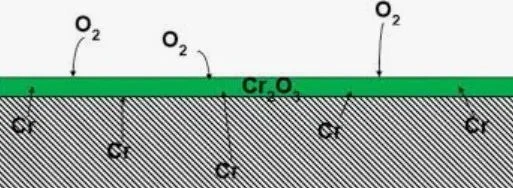

A rozsdamentes acél hatástalanságának oka elsősorban az, hogy nem kevesebb, mint 12% krómot (Cr) tartalmaz, ami a fenti ábrán is látható. A felületen lévő króm reakcióba lép a levegő oxigénjével, és króm-oxid (Cr₂O3) passzivációs filmet képez. Ez a passziváló fólia nagyon vékony, de sűrű, amely el tudja szigetelni a fémet a külső közegtől és megakadályozza a kémiai reakciókat, ezáltal megvédi a fémet a korróziótól.
Még akkor is, ha a rozsdamentes acél felülete mechanikailag sérült vagy kémiailag erodálódott, a króm-oxid passzivációs fólia önmagától{0}}megjavulhat. Amíg van elegendő oxigén, a rozsdamentes acél felületén lévő króm elem tovább tud reagálni az oxigénnel, helyreállítja a sérült passzivációs filmet és helyreállítja védő hatását.

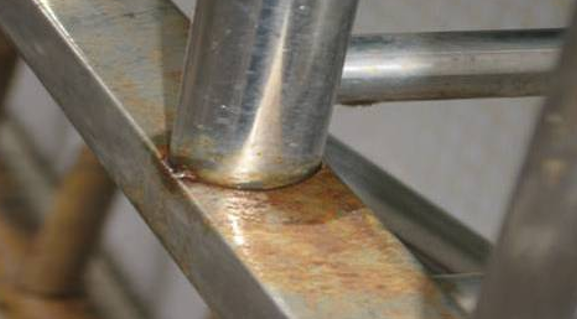

A króm-oxid passzivációs film védelme alatt a rozsdamentes acél ellenáll a legtöbb korrozív közeg, például savak, lúgok és sók eróziójának. A gyakorlatban azonban az emberek néha még mindig látják a rozsdamentes acél rozsdásodását, amint az az alábbi ábrán látható. mi folyik itt?
1. A rozsdamentes acél minősége minősíthetetlen és az anyagösszetétel nem felel meg a követelményeknek. Például a tényleges krómtartalom kevesebb, mint 12%, vagy az olyan elemek tartalma, mint a nikkel és a molibdén, nem elegendő, ami nem képes jó rozsdagátló hatást-fejteni.
2. Halogénionokat (Cl⁻, Br⁻, I⁻ stb.) tartalmazó környezetben használják, mint például tengervíz, sóspray, klór-tartalmú mosószerek stb. Ezek a halogénionok áthatolhatnak a passzivációs filmen, apró korróziós gödröket képezve, és mélyen kifejlődnek.
3. A rozsdamentes acélt magas hőmérséklet befolyásolja, és szemcseközi korrózió lép fel. Amikor a rozsdamentes acélt 427-816 fokra hevítik, például hegesztés vagy hőkezelés után, a króm-karbid (Cr23C₆) kicsapódik a szemcsehatáron, ami a szemcsehatár közelében krómcsökkenést eredményez (Cr-tartalom).<12%), thereby losing the ability to form a passivation film.
4. Feszültségrepedéskorrózió. Ha a rozsdamentes acél húzófeszültségnek van kitéve, ha a fenti 2. és 3. pontban szereplő tényezők fennállnak, a feszültség felgyorsítja a korrozív közeg behatolását, és repedések terjedését okozza a szemcsehatár mentén vagy a szemcsén keresztül.
5. A felület szennyezett vagy sérült. Például, amikor szénacél szerszámok érintkeznek rozsdamentes acél felületekkel, a maradék vasreszelék galvanikus korróziót okozhat a fémek közötti eltérő potenciál miatt. A karcolások, hegesztési fröccsenések stb. károsíthatják a passziváló fóliát, ami korróziós kiindulási pontok kialakulását idézheti elő a passziváló fólia kialakulása előtt. A rozsdamentes acél felületén lévő olajfoltok akadályozhatják a passzivációs film kialakulását. A por és szennyeződések felszívhatják a nedvességet és a korrozív anyagokat, ezáltal felgyorsíthatják a helyi korróziót.(来源:iMechanics机械)
