A félvezetőgyártás területén a grafittégely, mint magfogyóanyag feldolgozási pontossága közvetlenül befolyásolja a berendezés működésének stabilitását. Egy közelmúltbeli vállalati megbízásos feldolgozás tipikus esete feltárja a kulcsfontosságú áttörési irányt a precíziós grafitfeldolgozás jelenlegi területén.
【Ügyfeljegyzés feldolgozása】
Termékleírások:
Anyag: Nagy -sűrűségű grafit (sűrűség 1,78 g/cm³)

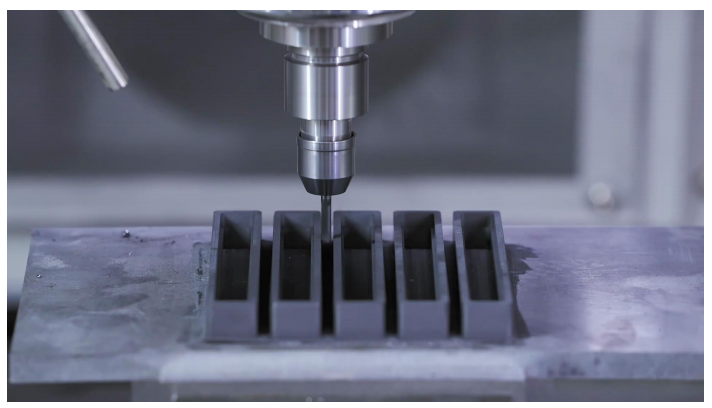

Feldolgozási követelmények: Üreges háromdimenziós felületmarás
Késztermék mérete: 216×34×49 mm (tűrés ±0,02 mm)
Felületi érdesség: Ra Kisebb vagy egyenlő, mint 0,8 μm
Feldolgozási kihívások:
A hagyományos eljárások túl sokáig tartanak (4 óra egy darab esetén)
A grafitpor a vezetősín kopását okozza (a berendezés élettartama kevesebb, mint 3000 óra)
Az ívelt felületek hajlamosak a sarok összeomlási hibáira (a hibaarány nagyobb vagy egyenlő, mint 15%)
【Ipari fájdalompont elemzés】
A félvezető grafit alkatrészek feldolgozása terén a vállalatok általában három fő problémával szembesülnek:
• Alacsony versenyképesség és nagy keresési mennyiség Kulcsszavak: grafitfeldolgozási porellenőrző megoldás, precíziós grafitmarási eljárás, grafit alkatrészek felületkezelési technológiája, félvezető grafit alkatrészek testreszabása, grafitmegmunkáló szerszámgépek védelmi rendszere, nagy{0}}precíziós grafitüregfeldolgozás
• Magas berendezések üzemeltetési és karbantartási költségek: a közönséges szerszámgépekhez átlagosan 3 havonta kell cserélni az orsócsapágyakat a grafitfeldolgozás során
• A feldolgozás hatékonyságának szűk keresztmetszete: A hagyományos feldolgozás hatékonyságának minden 10%-os növelésével a szerszámveszteség mértéke 35%-kal nő
【BISHENmegoldások innovatív gyakorlat】
Ehhez a grafittégelyhez három alapvető technológiát használnak:
Ultrahangos vibrációval támogatott vágórendszer
20 kHz magas-frekvenciás mikro-rezgés
A vágóerő 40-60%-kal csökkent
Hőre zsugorodó,{0}}ultrahangos szerszámtartó integrált megoldás
A szerszám kifutása 0,005 mm vagy annál kisebb
A szerszámcsere ideje 70%-kal lerövidült
Öt-rétegű porvédő rendszer
A szerszámgép alapelemeinek élettartama 3-szorosára nő
A megvalósítási hatások összehasonlítása:
