A precíziós mechanikus összeszerelés során gyakran vita tárgyát képezi a kerek anyák beépítési iránya (GB/T812 köranya szabvány). Az alábbiakban összefoglaltam a legfontosabb tudnivalókat referenciaként.

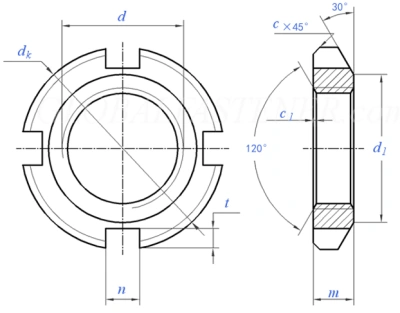

1. A kerek anyák szerkezeti jellemzői
A kerek anya egyik oldalán egy nagy 30 fokos letörés (30 fokos letörés anya) található, amelyet főként tengely axiális rögzítésére használnak.

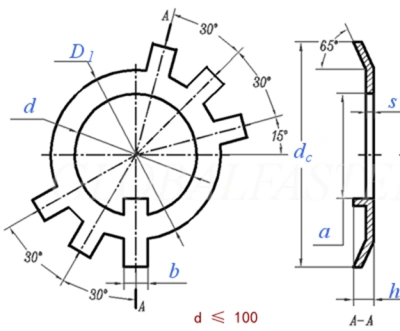

2. Párosítás záralátétekkel
A gyakorlatban a -lazulás elleni (lazulásgátló anya módszer) elérése érdekében a kerek anyákat általában biztosító alátéttel (GB/T858 záróalátét) együtt használják:
Az alátét több füllel és 65 fokos szöggel rendelkezik;
A szabványok szerint az alátét D1 mérete megegyezik a kerek anya d1 méretével;
Ezért a kerek anya nagy lesarkított oldalának párosulnia kell a biztosító alátéttel.
👉 Más szóval, ha kerek anyát és biztosító alátétet együtt használnak, akkor a leélezett oldalnak a befogott alkatrész felé kell néznie.
3. Ha nem használnak zár alátéteket
Néha nem alkalmaznak zár alátéteket. Például:
Használatadupla kerek anya rögzítéselazulás gátló-;
Nincs -lazulásgátló követelmény, csak egyetlen kerek anyát kell meghúzni.
A beépítési irány továbbra is számít ilyenkor? A válasz: igen, vannak még megfontolások.
4. További szempontok a telepítési irányhoz
Anya merőlegességi tűrés:
A GB/T812 szabvány merőlegességi követelményeket ír elő a levágott oldalra, de nem az ellenkező oldalra.

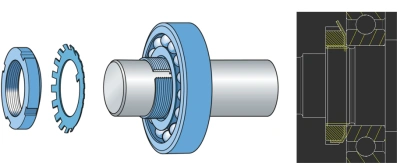

Csapágy rögzítő anya beszerelése:
Az olyan szerelvényeknél, mint például a csapágyak, általában kívánatos, hogy a csapágyhoz nyomott alkatrész ne nyúljon túl a gyűrű belső átmérőjén. Ilyen esetekben ésszerűbb a lesarkított oldalt a befogott alkatrész felé helyezni.
Ha az összeállításnak nincsenek ilyen korlátai, akkor a beépítési irány nem feltétlenül kritikus.(文章来源:iMechanics机械)
