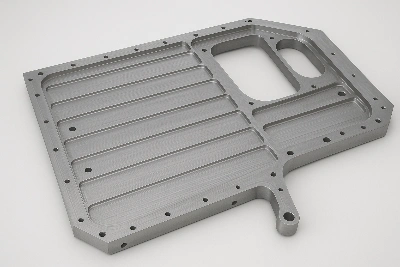

Ha szárnyhéjat vagy törzskeretet mar egy monolit lemezből, az alkatrész merevnek tűnik a képernyőn, de rugóként viselkedik a gépen. Az órákig tartó vágás, az egyenetlen hő és a feszültség felszabadulása a vékony falakat tizedmilliméterrel{1}}elmozdíthatja el ahhoz, hogy az összeszerelés meghiúsuljon. A specifikáció megtartásának egyetlen módja a mozgás megtervezése és valós idejű kompenzáció.
Miért Nehéz
Nagy söpört terület, vékony falak:A nagy anyageltávolítási sebesség hőmérsékleti gradienseket hoz létre; a vékony bordák gyorsan reagálnak a hőbevitelre.
Hosszú ciklusidők:A szerszám, az orsó és a rögzítőelem elsodródik a hőnövekedéstől{0}}még akkor is, ha a gép "meleg".
Maradék feszültség feloldása:Amint a zsebek kinyílnak, a panelek "lélegeznek", ami helyi rugózást -be-/kirugóz-.
Meghibásodási módok, amelyeket látunk
Tegye fel-vágott visszafutástamely kiszorítja a bőr vastagságát a tűréshatárból.
Helyi hullámossága bordákon/merevítőkön a hőfelhalmozás{0}}lépésétől.
Furat/rés helyzetének eltolódásaamikor a vonásokat a környező állomány stabilizálása előtt levágják.
Működő folyamatvezérlők
Valós idejű hőmérséklet{0}}figyelés:Ragasztott RTD-k a készüléken + orsó termikus modell; riasztások kiváltják a hírfolyam felülírását és a várakozási/hűtési{1}}ablakokat.
Gép kompenzáció:Dinamikus szerszámhossz-/léptékkompenzáció gépi hőleképezéshez kötve; zárt-hurkú szondázás a -kritikus adatok nullázásához a ciklus közepén-.
Zónás stratégia:Ossza fel a panelt termikus zónákra. Durva ellentétes zónák váltakozva (A↔C, B↔D) a hő- és feszültségleadás egyensúlya érdekében.
Vágási stratégia:Nagy{0}}hatékonyságú nagyolás könnyű radiális érintkezéssel, egyenletes forgácsvastagsággal és szabályozott-lelépéssel a forró pontok elkerülése érdekében.
Hűtőfolyadék és levegő szabályozás:Nagy-áramú elárasztás + irányított levegő kések a forgács eltávolítására a mély zsebekből; csökkenti az újravágási hőt.
Stabilizációs bérletek:Félig-a hálóhoz közel, engedjen meg egy időzített lazítást, újra-szondázzon, majd fejezze be könnyű, hideg átmenetekkel, csak miután a hőmérséklet visszatért az alapvonalhoz.
Rögzítés:Vákuum + tűs-lokátorok megfelelő támasztékokkal a vékony rekeszek alatt; forgatónyomaték-korlátozott rögzítés a "nyomtatás" és a torzulás megelőzése érdekében.
Esettanulmány: egy-részes szárnyháló, 2,8 m × 1,1 m, Al-Li-lemez
Egy európai repülőgépváz-szállító megkövetelte a bordavastagságot±0,05 mmés slot valódi pozíciót0,08 mm vagy annál kisebbteljes megmunkálás után. A kezdeti kísérletek egészen addig mutatkoztak meg0,18 mmvisszaugrás a legvékonyabb öblökben.
Mi változott:
Hozzáadott négy fixture RTD és egy orsó hőérzékelő; hőmérsékleti kaput hozott létreΔT Kisebb vagy egyenlő, mint 2,5 foka berendezés és az állomány között a befejezés előtt.
A szerszámpályák átrendezése egy keresztsraffozású{0}}területi tervbe; behelyezve12 perceskiegyenlítési szünetek kvadránsonként.
Átváltott 6-fuvola változó-emelkedésű szármaróra a félkész kivitelezés érdekében, és csökkentett sugárirányú kapcsolódást12–15%magasabb előtolás, hogy a forgács vékony és hűvös maradjon.
Hat vezérlődátum{0}}ciklus közepén végzett tapintása; alkalmazott+0.0006 skálaX-ben lokálisan (gépi kompenzáció) a végső átlépéshez.
Eredmény:A maximális -kivágási eltérés lecsökkent0,046 mmbordákon és0,06 mma nyílás pozíciójában-zöld minden ellenőrzési ponton.
Gyakorlati ellenőrző lista (mentse el)
Helyezze be a hőmérséklet-érzékelőketszerelvény, raktárél és géposzlop.
Határozza megtermikus tartási pontoka kritikus befejezés előtt.
Alternatív nagyolózónák; soha ne ürítse ki egymás után a szomszédos rekeszeket.
Force forgács evakuálása;újra-vágja a forgácsot=hő.
Fél-cél → lazítás →újra-szonda→ befejező fény.
Naplószerszámkopás vs. hőmérséklet; előzze meg a befejezést friss szerszámokkal.
Ellenőrizze a CMM-et ezzela{0}}gépi szondázásoncélokat, hogy korán elkapják a sodródást.
Finom, de fontos
A hőkompenzáció nem egyetlen jellemző; ez az érzékelés, a szekvenálás és a könnyű befejezés hangszerelése. Ha jól csináltuk, a nagy vékony{1}}falú repülőgép-panelek nehéz kézi-utómunkálatok- nélkül válnak le a gépi találkozó specifikációiról, és lehűlés után is tűréshatáron-maradnak.
