A precíziós fémmegmunkálás során gyakran találkozom olyan tervrajzokkal, amelyek nagyon éles belső sarkokat, mély és keskeny hornyokat vagy teljesen derékszögű üregeket tartalmaznak. Bár ezek a tervek ésszerűnek tűnhetnek egy 3D-s modellben, a tényleges CNC-megmunkálás során közvetlenül korlátozza őket a szerszámgeometria.
1. A szerszám átmérőjének fizikai korlátai
A szerszámok nem végtelenül vékonyak; mindig van átmérőjük. Például egy közös szármaró minimális átmérője kb1 mm(a vékonyabb szerszámok hajlamosak a törésre).Ez azt jelenti:

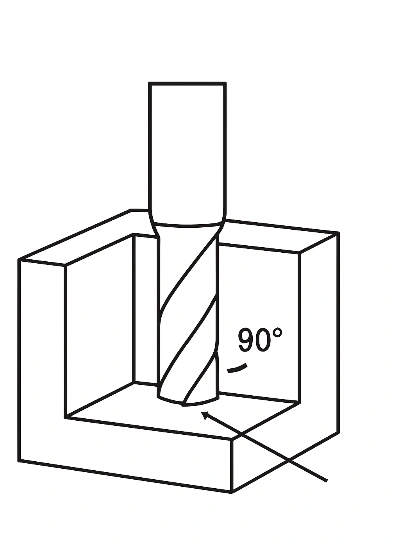

- Az üregek belső sarkait nem lehet tökéletes derékszögre megmunkálni, és csak lekerekített sarkokká lehet "marni".
- Minél mélyebb a horony, annál rosszabb a szerszám merevsége, ami növeli a vibráció és a deformáció kockázatát.
2. A lekerekített sarkú kialakítás ökölszabályai

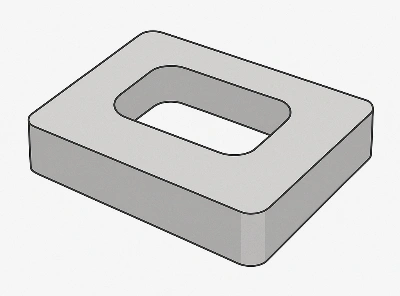

Gyakorlati tapasztalataink alapján, ha az üregmélység az9 mm, javasoljuk, hogy a belső sarok sugarát nagyobbra vagy egyenlőre tervezzék3 mm(körülbelül a mélység 1/3-a). Ez lehetővé teszi a szerszám zökkenőmentes bejutását a megmunkálás közbeni túlzott kopás nélkül.
3. Mély hornyok és szerszámmerevség
Sok tervező inkább mély és keskeny hornyokat tervez. Fontos azonban megérteni, hogy minél hosszabb a szerszám, annál rosszabb a merevsége, így vágás közben hajlamosabbá válik a hajlításra, ami a következőkhöz vezethet:
- Csökkentett méretpontosság a horony alján.
- Gyenge felületkezelés.
- Egyenletes szerszámtörés, növekvő költségek.
4. Tervezői és beszerzési ajánlások
Ha figyelembe vesszük a szerszámok geometriai korlátait a rajzolási fázisban, az számos közvetlen előnnyel jár:
- A tervek könnyebben megvalósíthatók, csökkentve a módosítási és kommunikációs időt.
- A "megmunkálhatatlan" kialakítás miatti többletköltségek elkerülése.
- A kézbesítés hatékonyságának javítása.
Éppen ezért Európában és az USA-ban sok ügyfél kiemelt figyelmet fordít a lekerekített sarkokra és a horonyszélességekre a tervezés során, miközben egyes hazai gyárak és tervezők gyakran figyelmen kívül hagyják ezeket a szempontokat.
Gyakorlati következtetés:
A precíziós megmunkálásban a szerszámgeometria határozza meg, hogy egy terv legyártható-e. Az egyszerű elv követésével"saroksugár Az üreg mélységének 1/3-a vagy annál nagyobb, és kerülni kell a túl mély/keskeny réseket,"sok megmunkálási probléma elkerülhető.
Bishentapasztalata
A Bishennél ezt az elvet a folyamat korai szakaszában alkalmazzuk: áttekintjük az ügyfelek rajzait, és a megmunkálás megkezdése előtt sugár- és résoptimalizálást javasolunk. Ez nemcsak a költséges újratervezést akadályozza meg, hanem megfelel számos európai és amerikai gyártó elvárásainak is, akik nagyra értékelik a hatékony gyárthatóságot, a stabil minőséget és a megbízható átfutási időt.
