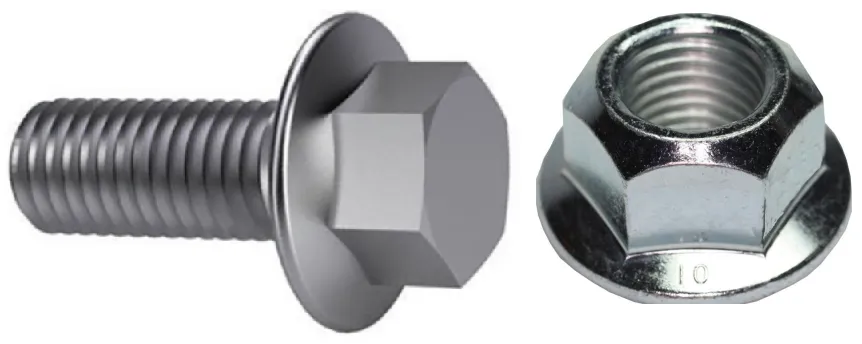

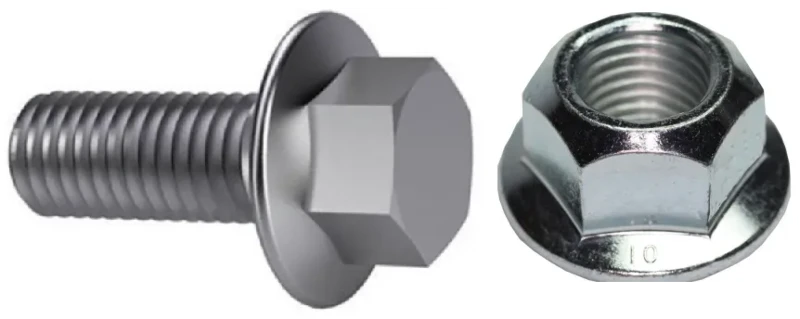

A karimás csavar/anya, ahogy az alábbi ábrán is látható, a csavar/anya + tömítés formát váltja fel, és egyre népszerűbb.
Tudjuk, hogy hagyományos értelemben a csavar/anya alá tömítést adunk, melynek fő célja a terhelés eloszlatása és a kötés felületén a túlzott nyomás okozta károk megelőzése. A karimacsavar/anya alá helyezett karimalap tulajdonképpen ugyanazt a célt szolgálja. Tehát miért jobb választás ez a kialakítás?
Az általunk ismert és leggyakrabban használt módszer a csavarfeszesség szabályozására továbbra is a közvetett forgatónyomaték-szabályozás, de azt is tudjuk, hogy ez a módszer nem különösebben pontos az axiális feszültség szabályozásában, mivel a nyomaték nagy részét az érintkezési felület és a csavarfej alatti menet közötti súrlódás leküzdésére használják a meghúzás során, és csak körülbelül 15%-át használják ténylegesen axiális feszültség létrehozására.
A csavar + tömítés formához képest a karimás csavarok hatékonyan javíthatják a fenti meghúzási folyamat változóit. Vessünk egy pillantást.

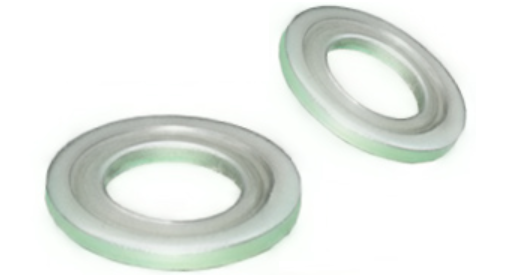

A szabványos alátétek általában puhábbak, mint a hozzájuk illő anyák vagy csavarok, és gyakran nagy nyomófeszültség hatására képlékeny alakváltozáson mennek keresztül, amint az az alábbi ábrán látható. A deformáció után a szorítóerő jelentősen csökken. A karima felületén lévő anyákat és csavarokat ez nem érinti, mert az alátétfelület és a csavar/anya egybe vannak építve, és azonos anyagszilárdságúak.
Egyes hallgatók azt mondják, akkor rendben van az edzett tömítések használata, nem? Van itt még egy probléma, vagyis rosszul lett beszerelve a tömítés. A tömítés közepén lévő nyílás általában jóval nagyobb, mint a csavar átmérője, mert ügyelni kell arra, hogy a csavarfej alatti átmenet ne érjen hozzá a tömítéshez. Ennek a nagy résnek a megléte miatt a tömítés excentrikus lesz meghúzáskor, ami helyi feszültségkoncentrációt eredményez, ami növeli a benyomódás és az ízületi felület sérülésének kockázatát, ahogy az alábbi ábrán látható.
A fenti két tényező mellett a vizsgálatok azt találták, hogy a csavarok vagy anyák meghúzásakor a tömítések is forognak. Bár nem gyakori, nem könnyű felismerni, mikor fordul elő. Amint forog, az alkalmazott nyomaték és a csavarfeszesség közötti kapcsolat megváltozhat. Adott meghúzási nyomaték mellett a ténylegesen generált csavarfeszesség nem éri el a várt hatást.(来源:iMechanics机械)
Összefoglalva, a karimás csavaroknak/anyáknak nyilvánvaló előnyei vannak az alátétekkel szemben. Használsz még alátéteket?
