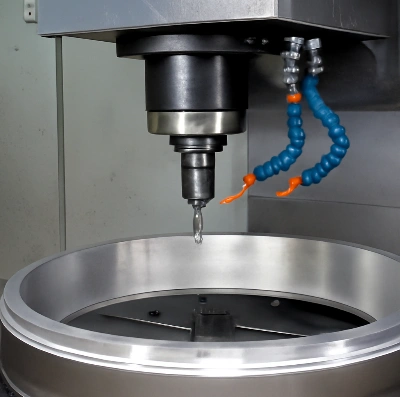

A vékony{0}}falú gyűrűket, például a motorházakat, a nagy csatlakozógyűrűket és az egyéb kritikus repülőgép-alkatrészeket gyakran vékony szakaszokkal, de nagy átmérővel gyártják. Noha ezek az alkatrészek könnyűek és költséghatékonyak-, jelentős megmunkálási kihívásokkal járnak. A vékony falak rendkívül érzékenyek a megmunkálás során bekövetkező hőtorzulásokra, különösen akkor, ha nagy pontosságú belső elemeket, például furatokat használnak.
A Kihívás
A nagy-átmérőjű, vékony{1}}falú alkatrészek megmunkálásakor az elsődleges kihívás a kezeléshőtágulása vágási folyamat során. Ahogy az eszköz kölcsönhatásba lép az anyaggal,lokalizált hőtermelés-hoz vezetnemlineáris termikus deformáció, ami az alkatrész deformálódását vagy torzulását okozza. Ez a torzulás különösen problémás belső furatok vagy más precíziós jellemzők megmunkálásakor, mivel még egy kis elmozdulás is veszélyeztetheti az alkatrész integritását.
Hőmérséklet-ingadozásokbefolyásolják a geometriát, ami a kritikus jellemzők eltolódásához vezet.
Termikus torzításmegnehezíti a szűk tűrések elérését a nagy, összetett alkatrészeknél.
Szabályozatlan hőséga rossz méretpontosság miatt selejtet vagy átdolgozást eredményez.
Megoldási megközelítésünk
E kihívások kezelésére a Bishen Precision integrált hőszabályozási stratégiát dolgozott ki, amely egyesítifejlett hűtési technológiák, valós idejű hőmérsékletfigyelés-, éslézeres profilozó rendszerek:
Valós idejű-hőmérséklet-szabályozás
alkalmazunkinfravörös hőmérséklet érzékelőka CNC megmunkálási folyamatba integrálva a szerszám és a munkadarab hőmérsékletének folyamatos figyelésére. Ez lehetővé teszi a vágási paraméterek beállítását a stabil hőkörnyezet fenntartása érdekében.
Szegmentált hűtési folyamat
Folyamatos hűtőfolyadék áramlás helyett aszegmentált hűtési stratégiaamely szakaszosan alkalmazza a hűtőfolyadékokat a megmunkálási fázisokkal szinkronban. Ez megakadályozza a hősokkot és minimálisra csökkenti az anyag egyenetlen tágulásának kockázatát.
Lézeres profilozás a valós idejű{0}}figyeléshez
A pontosság megőrzése érdekében használjuklézeres profilozó rendszerekamelyek mérik az alkatrész felületét és belső jellemzőit megmunkálás közben. A rendszer visszajelzést ad a hőtágulás okozta méreteltolódásokról, lehetővé téve a valós idejű-kompenzációt és a szerszámpályák beállítását.
Lazítás a megmunkálás után-
A megmunkálás után az alkatrészeket ellenőrzött környezetben tartják, hogy az anyag ellazuljon, stabilizálja a belső feszültségeket a megmunkálás előtt. Ez segít biztosítani a méretstabilitást és javítja a végső pontosságot.
Eredmények
| Metrikus | Optimalizálás előtt | Optimalizálás után |
|---|---|---|
| Furatátmérő eltérés | ±0,03 mm | ±0,005 mm |
| Ovalitás hiba | 0,06 mm | 0,01 mm |
| Hőtorzító oszlop-Vágás | Jelentős | Minimális |
| Scrap Rate | 10% | <1% |
Alkalmazási eset: Motorrögzítő gyűrű
Egy közelmúltbeli projektben azt a feladatot kaptuk, hogy megmunkáljunk egy nagyalumínium ötvözet motorrögzítő gyűrű5 mm falvastagsággal és 500 mm külső átmérővel. Az alkatrész nagy pontosságot igényelt a belső furatban az illeszkedő alkatrészek megfelelő rögzítéséhez.
Pontos hőkezelési stratégia nélkül a hőmérséklet{0}}vágás közbeni torzulása akár 0,03 mm-es furateltérést is okozott, ami nagy selejtmennyiséget eredményezett. A mitöbb{0}}fázisú hűtőrendszeréslézeres profilozás, a furateltérést 0,005 mm alá csökkentettük, javítva az alkatrész teljesítményét és csökkentve a veszteséget.
Következtetés
Vékony{0}}falú, nagy{1}}átmérőjű alkatrészek precíziós megmunkálása alapos hőszabályozást igényel. Keresztülvalós idejű hőmérséklet-kezelés-, szegmentált hűtés, éslézer-vezérelt kompenzáció, sikeresen megoldottuk a hőtágulási problémát, biztosítva a kritikus repülőgép- és autóipari alkatrészek nagy-pontosságát és hibamentes-gyártását.
Ha kihívásokkal néz szembe a nagy{0}}átmérőjű vékonyfalú-megmunkálás során,lépjen kapcsolatba velünk még mahogy megtudja, hogy fejlett hőszabályozási eljárásaink hogyan javíthatják a gyártási hatékonyságot és az alkatrészminőséget.
